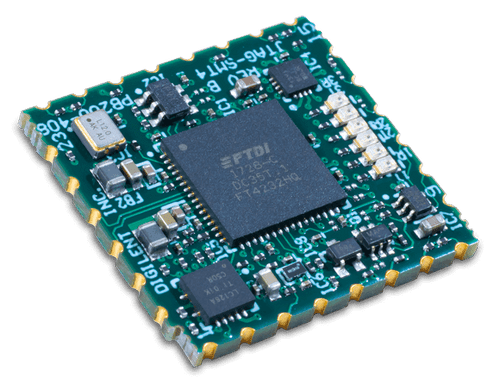

关节测试动作组（JTAG）-SMT4是一个紧凑，完整的，完全独立的Xilinx现场可编程门阵列（FPGA）的完全独立的表面安装编程模块。该模块可以直接从所有Xilinx工具访问，包括Vivado和Vitis。用户可以直接将模块直接加载到目标板上并将其作为任何其他组件进行回流。
JTAG-SMT4使用3.3V主电源（VDD）和独立VREF电源来驱动JTAG信号。所有JTAG信号都使用高速24mA三态缓冲器，允许信号电压为1.8V至3.3V，总线速度高达30Mbit /秒。UART信号直接由USB控制器（参考3.3V VDD电源），并支持最多12MBaut的总线速度。除了在节目期间主动驱动时，JTAG总线可以与其他设备共享，因为SMT4信号保持在高阻抗。SMT4模块是CE认证并完全符合欧盟RoHS和REACH指令。该模块将USB D +（DP）和D-（DM）输出到焊盘，提供系统设计人员选择USB连接器类型及其在系统板上的位置。
-
具有UART侧通道的小型，齐全，Xilinx FPGA的一体化JTAG编程/调试解决方案
- Compatible with Xilinx Tools (Vivado/Vitis 2020.1 or newer required)
- 三个独立的UART频道每个支持总线速度最高可达12mbaud
- 每个UART都有传输和接收LED
- 高速USB 2.0端口可以驱动高达30Mbit /秒的JTAG总线（用户可设置的频率）
- 开漏缓冲区允许PS_SRST_B和PS_POR_B引脚执行XilinxZynq®平台的基于软件的重置
- 四通道USB控制器提供对JTAG和UART接口的同时访问
- Onboard buffers allow JTAG signals to operate at voltages from 1.8V to 3.3V
- 可以直接装在目标板上的小型系数安装模块
- USB D +和D -信号路由到垫,使USBconnector to be placed anywhere on the host PCB
- 当模块未连接到PC时，VBUS_DETECT引脚允许降低电流消耗
- 产品合规：
- HTC：8473301180
- ECCN：EAR99
