数字发现
800ms /s逻辑分析仪和协议分析仪

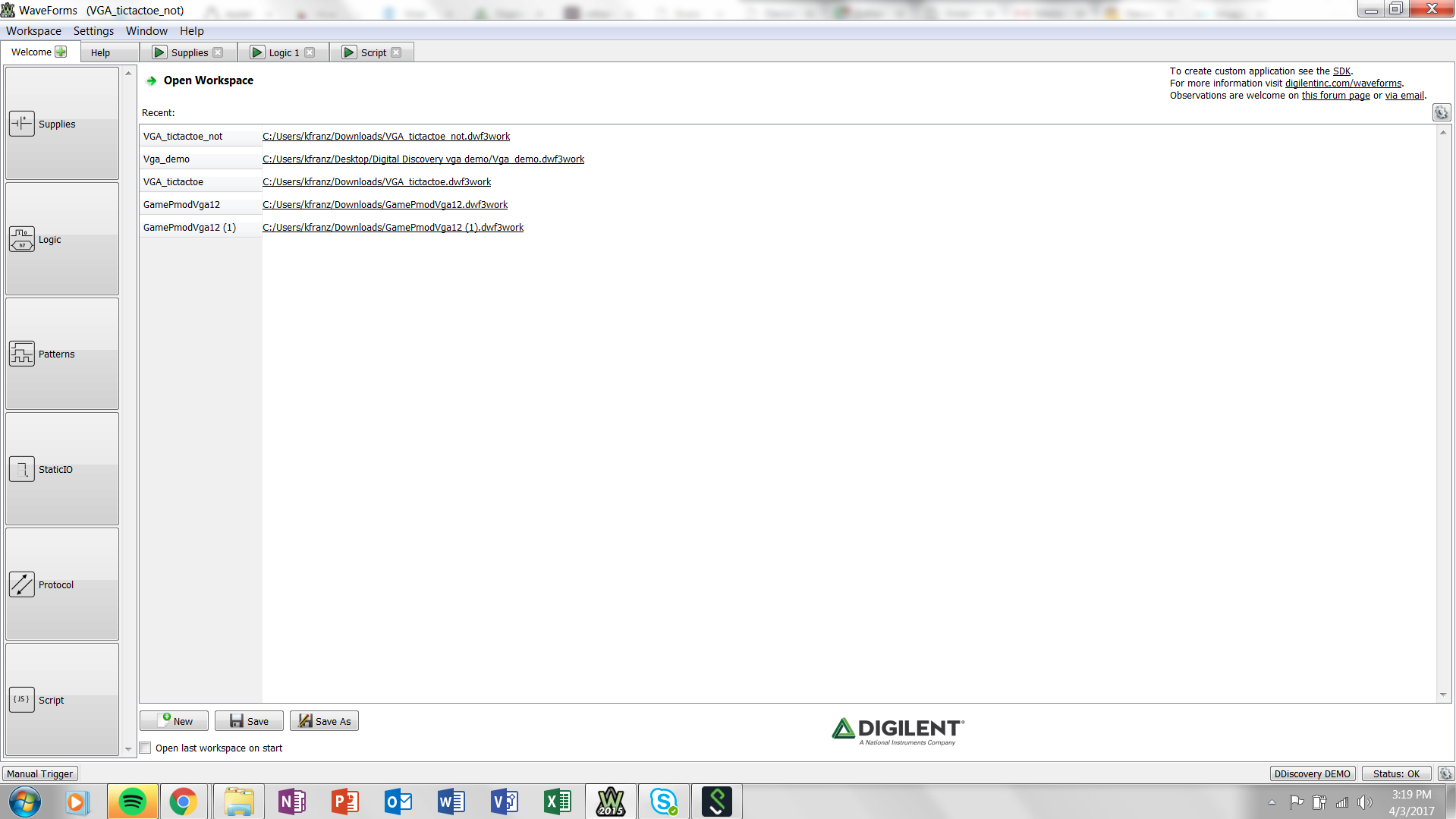

软件
波形
波形资源中心

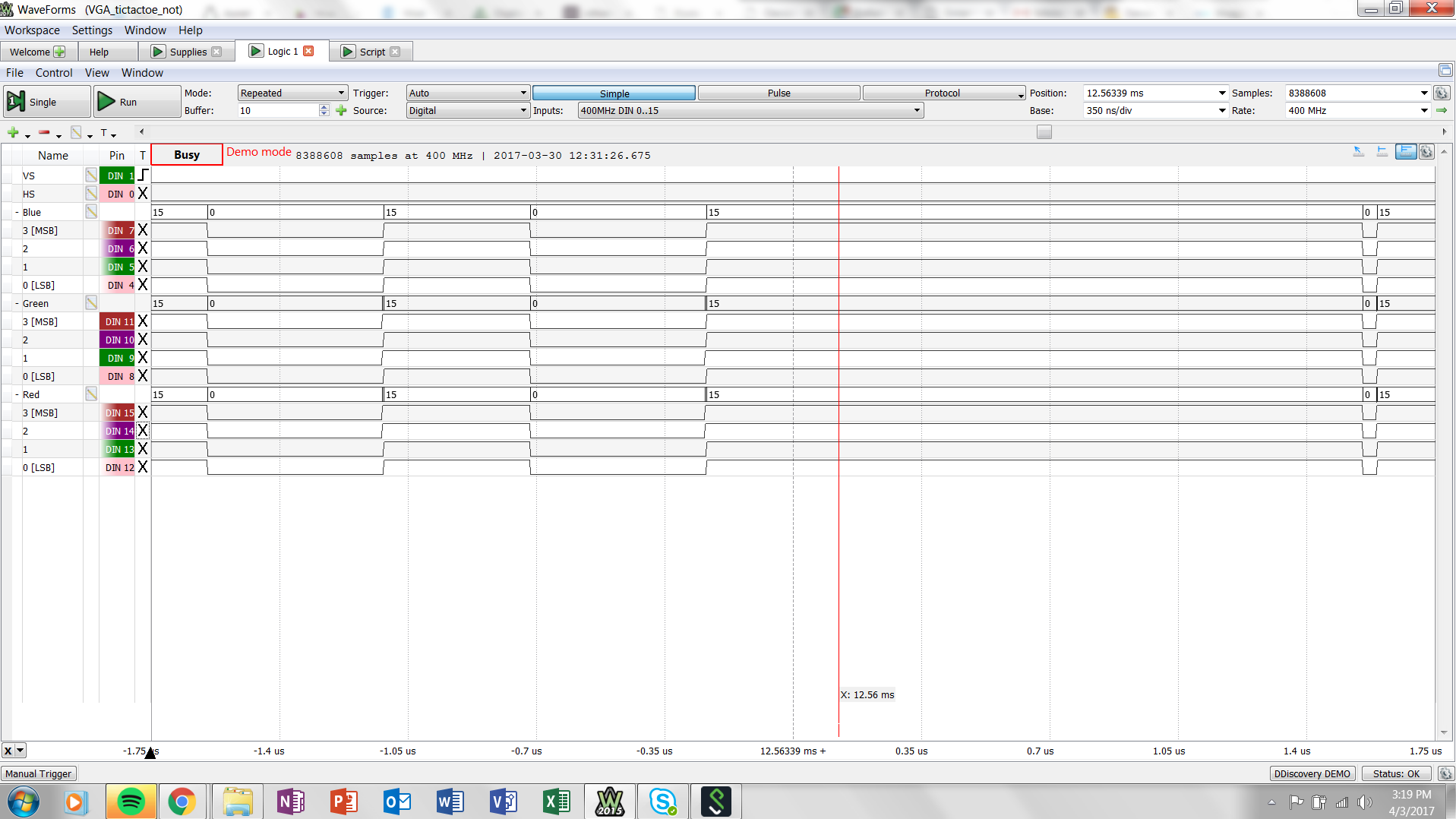

数字逻辑分析仪
渠道
24
采样率
800MS / s
(附高速适配器)
带宽
One hundred.兆赫+
电压范围
1.2V到3.3V(输入5V兼容)
缓冲
2 gbit DDR3收购
总线分析仪
SPI, I²C, UART, CAN, I2S，并行和自定义
数字模式发生器
渠道
16
采样率
One hundred.MS / s
带宽
50兆赫
电压范围
1.2 v至3.3 v
总线输出
计数器和自定义
多功能数字I / O
渠道
16
采样率
One hundred.MS / s
（50兆赫max输出频率)
电压范围
1.2V到3.3V(输入5V兼容)
缓冲
算法模式生成器(不使用缓冲区)

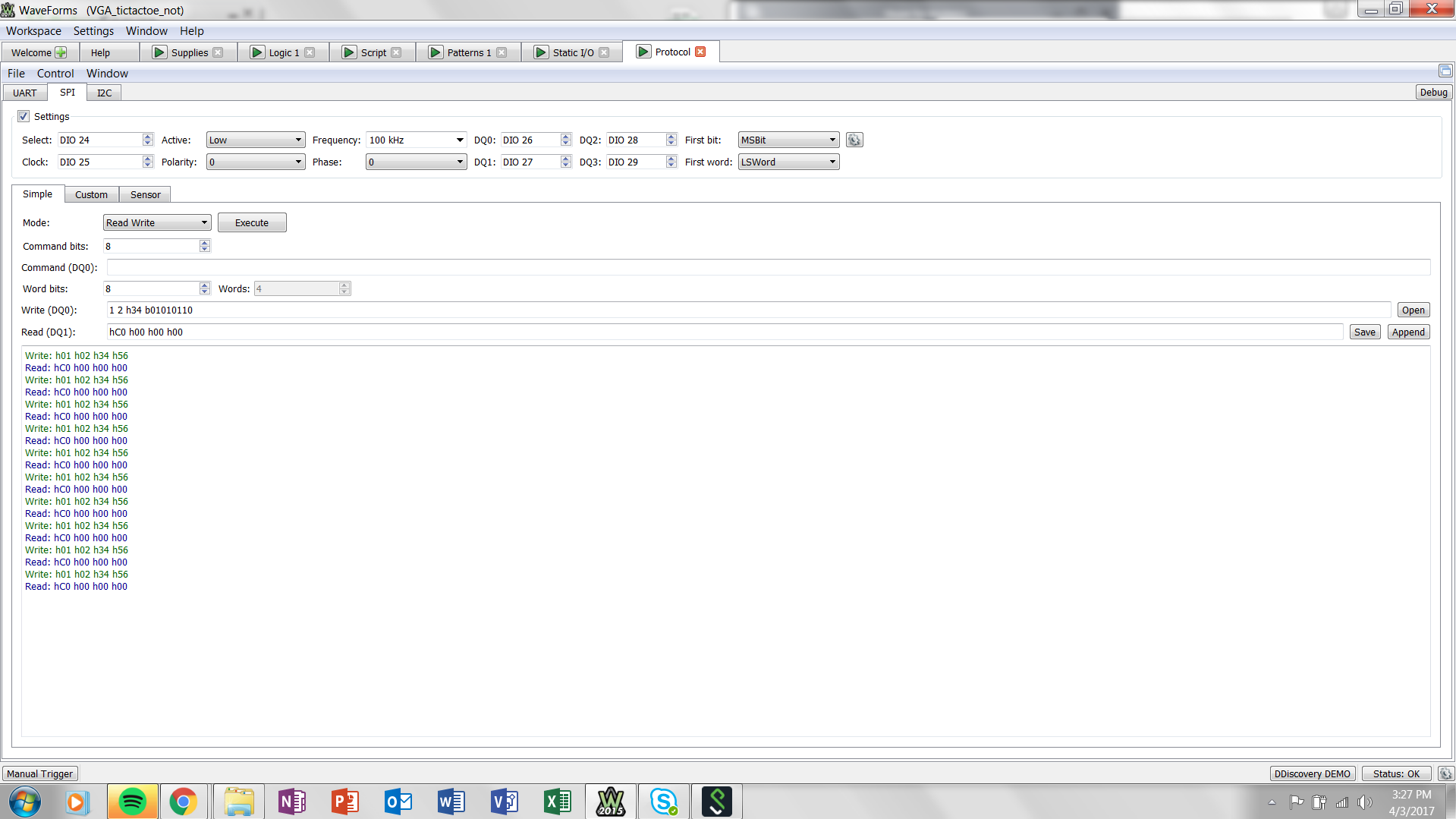

协议分析器
渠道
至少需要补充16至32
电压范围
1.2V到3.3V(输入5V兼容)
总线分析仪
UART:发送和接收
SPI:读写
I2C:读写
处方和tx

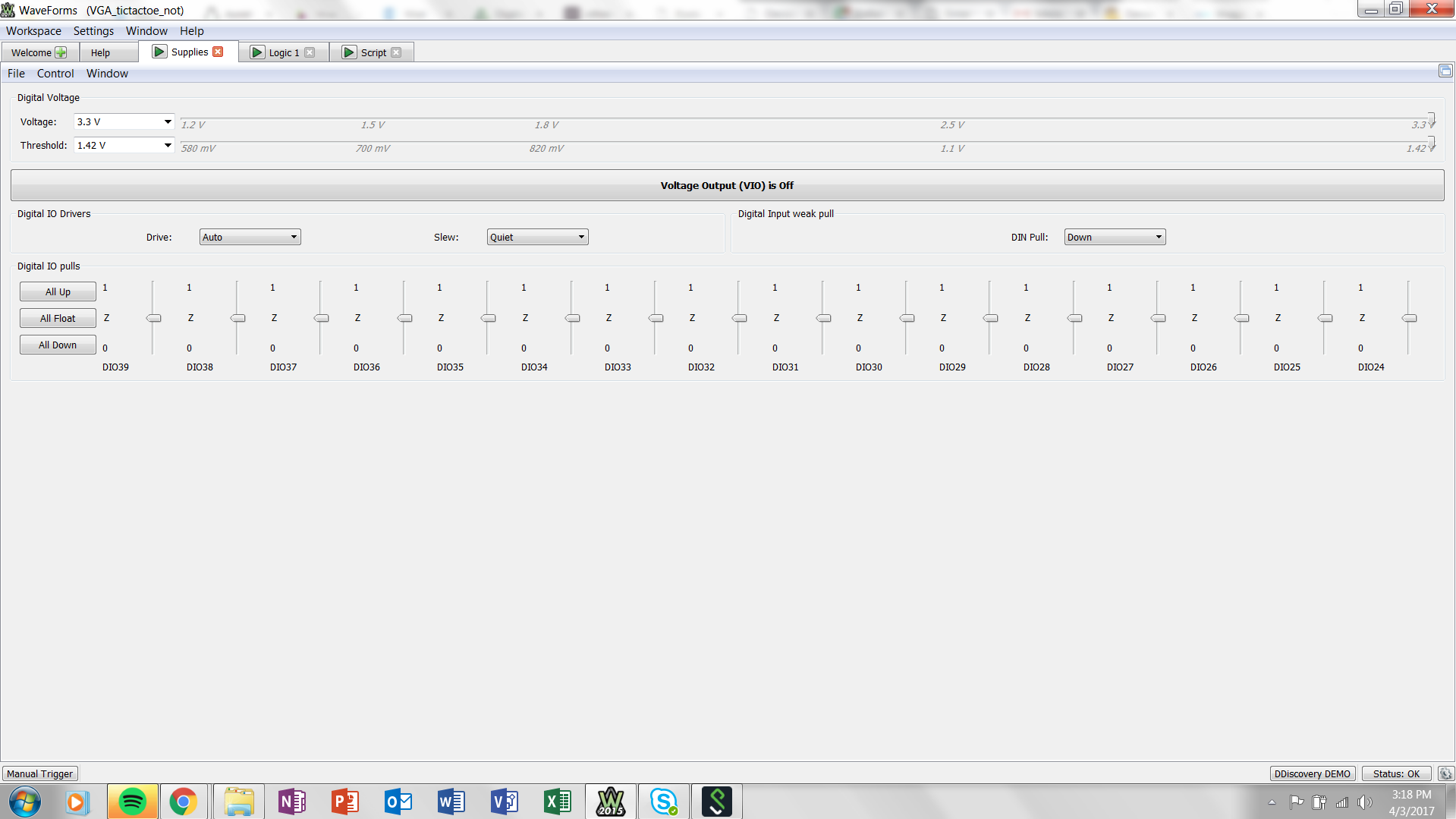

可编程电源
电压范围
1.2 v至3.3 v
当前的限制
两个2×6 MTE连接器的每个最大可提供100 mA

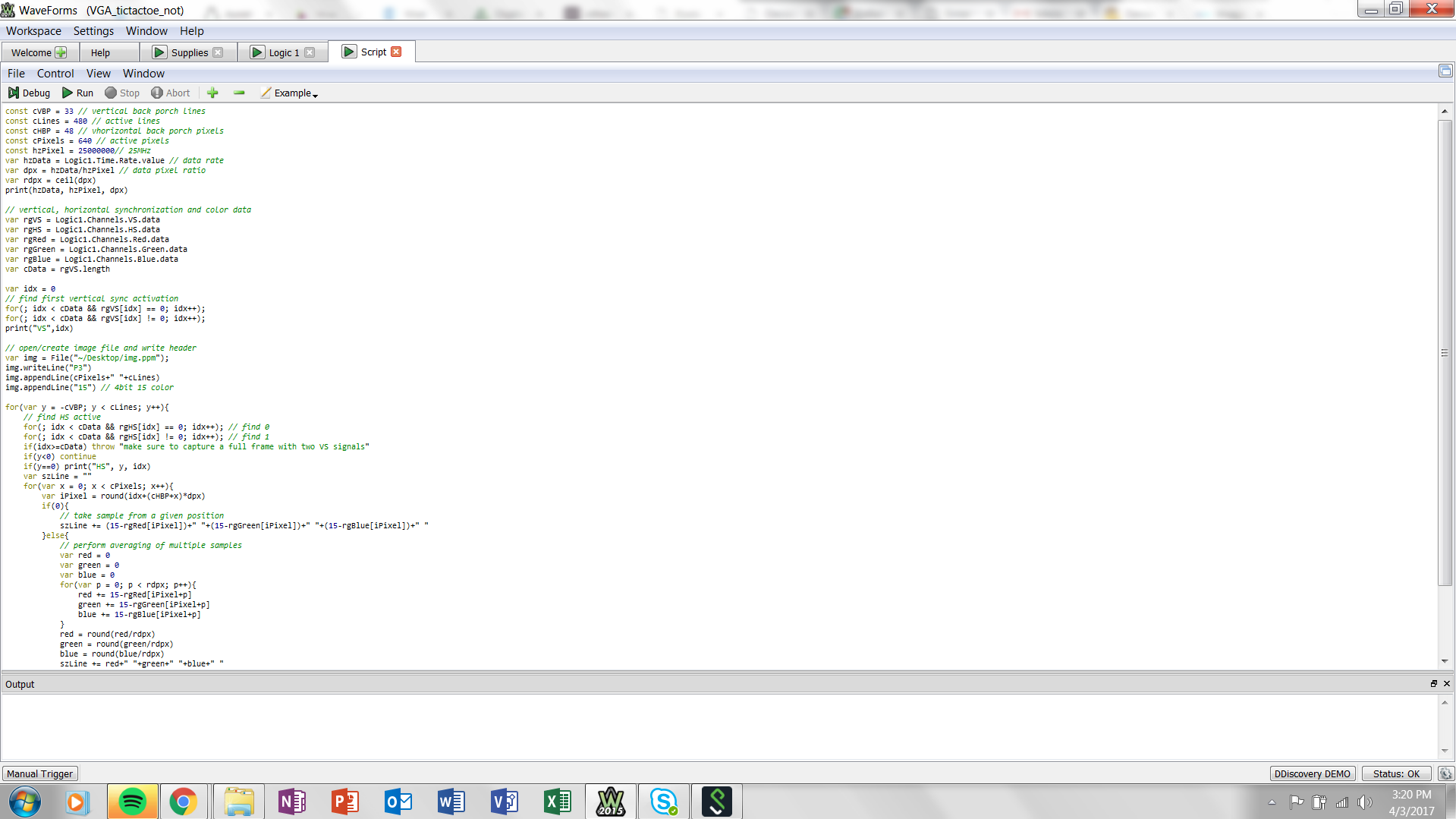

脚本编辑器
支持工具
所有
语言
Javascript
交叉触发
支持工具
逻辑分析仪，模式发生器
提供硬件
  • USB A到Micro B电缆
  • 2×6 MTE电缆
  • 2×16 MTE电缆
  • 高速适配器(可选)
引出线

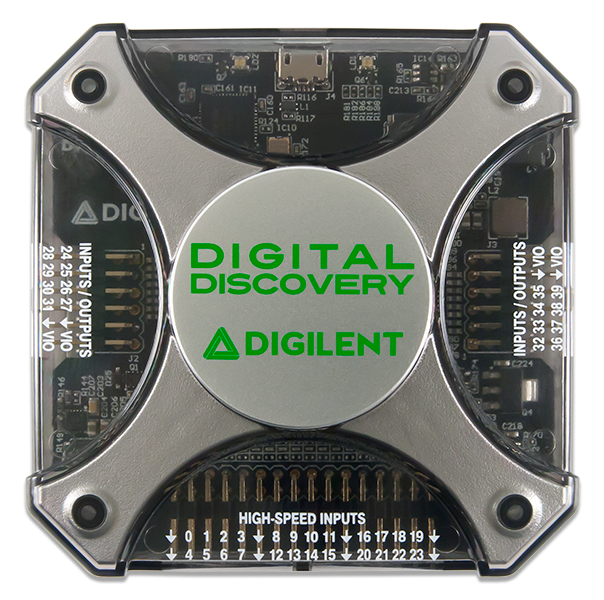

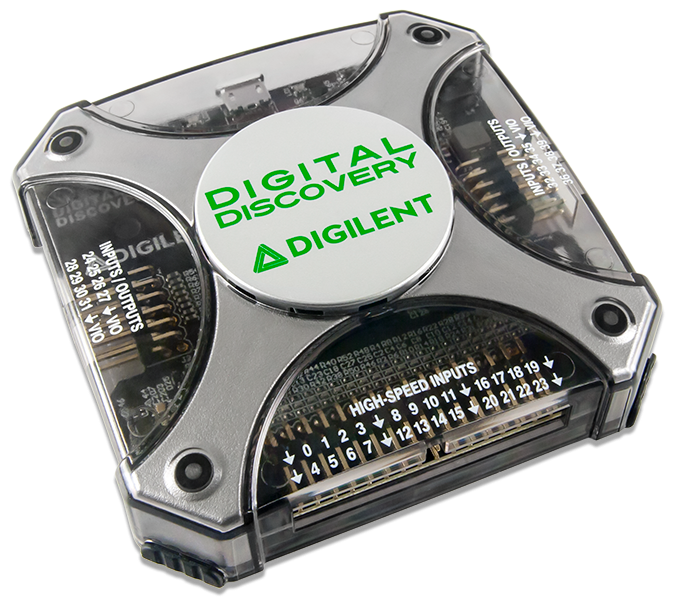

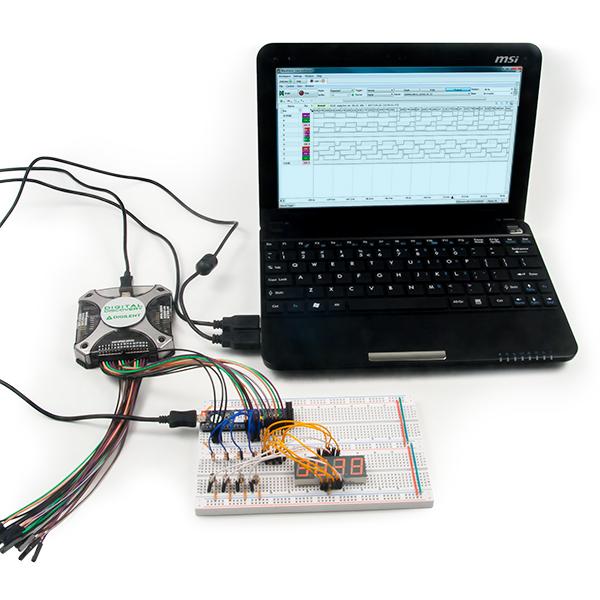

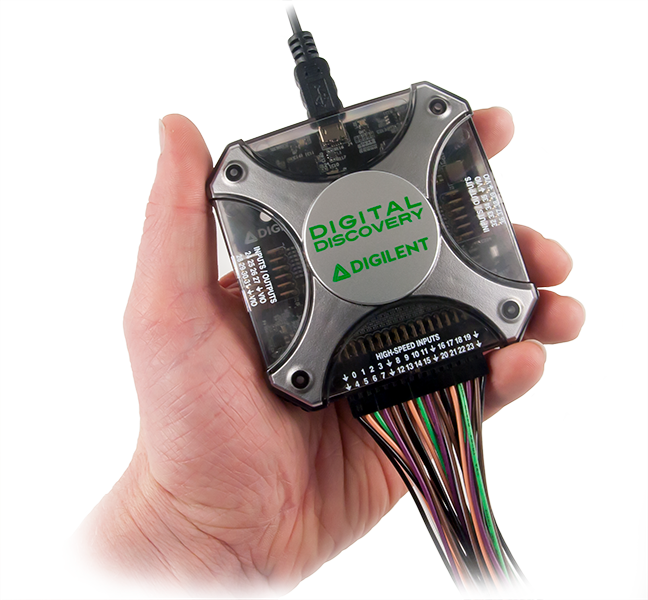

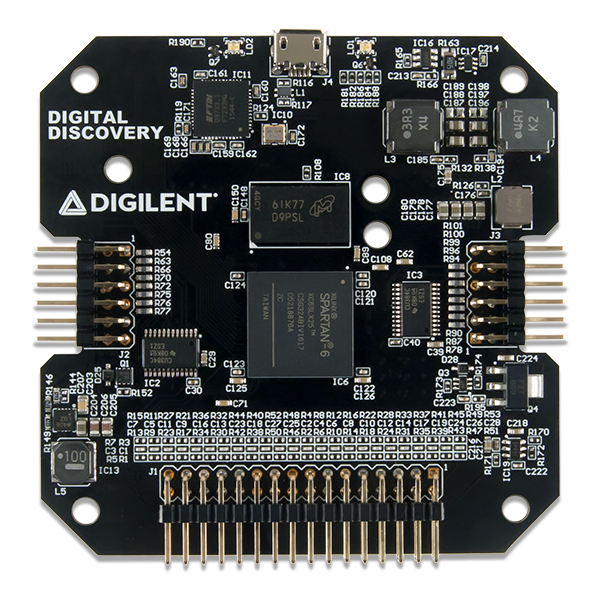

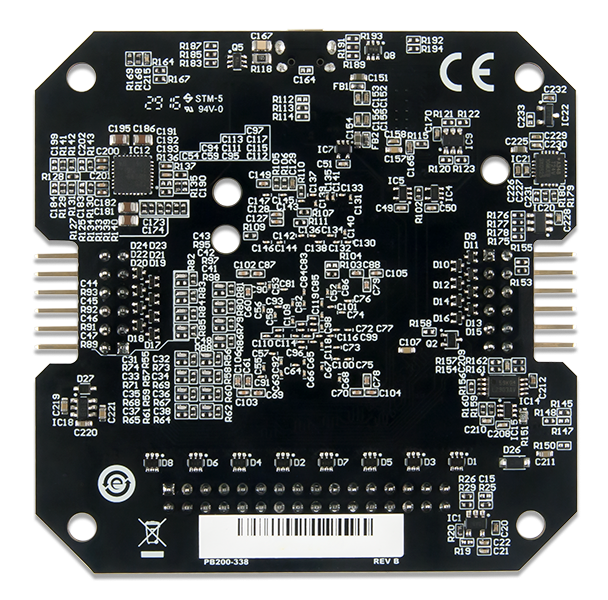

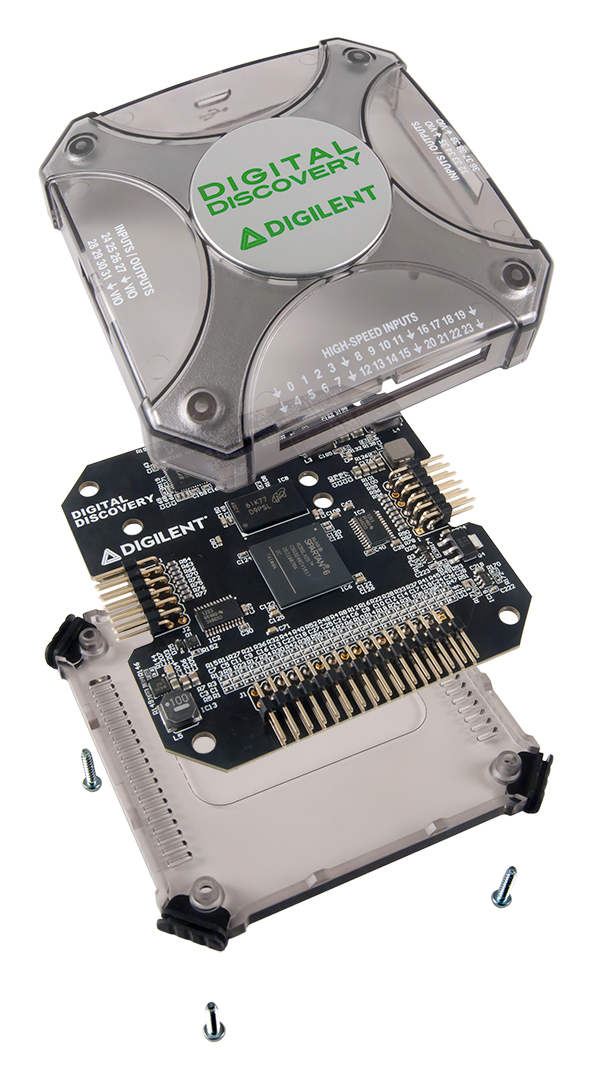

Digilent Digital Discovery™是一款结合了逻辑分析仪和模式生成工具的嵌入式开发工具。数字发现旨在优化渠道、速度和便携性。小的形式因素便于存储，并提供了一整套高级功能，允许您调试、可视化和模拟大多数嵌入式项目的数字信号。数字输入和输出可以用简单的线探头或面包板线连接到电路上;此外，数字发现高速适配器和阻抗匹配探头可以用于连接和利用更高级的项目的输入和输出。数字发现是由免费驱动的波形(3.5.4或更高版本)软件，并可配置为下列任何一种仪器:

  • 24通道数字逻辑分析仪(1.2…3.3V CMOS，高达800MS/s(带高速适配器))
  • 16通道模式发生器(1.2…3.3V CMOS, 100MS/s)
  • 16通道虚拟数字I/O包括按钮，开关，和led -完美的逻辑培训应用
  • 可编程电源1.2…3.3V/100mA。逻辑分析仪的输入缓冲器和模式发生器的输入/输出缓冲器的电压相同，以保持与被测电路的逻辑电平兼容性。
  • 数字总线分析仪(SPI, I²C, UART, I2S, CAN, Parallel)

Digital Discovery是为任何从事嵌入式开发的人设计的。它的功能和规格是经过精心选择的，以保持一个小而便携的外形因素，能够在各种环境中使用，并保持低成本，同时平衡USB电源的运行要求。








文档

教程

波形仪器指南

其他的指南

第三方软件支持

配件

高速适配器

高速适配器和逻辑探头需要获得最高的数字发现采样率。它们可以选择通过数字发现购买，也可以单独购买。
有关更多信息，请参见配件部分的数字发现参考手册，和使用高速适配器与数字发现指南。
