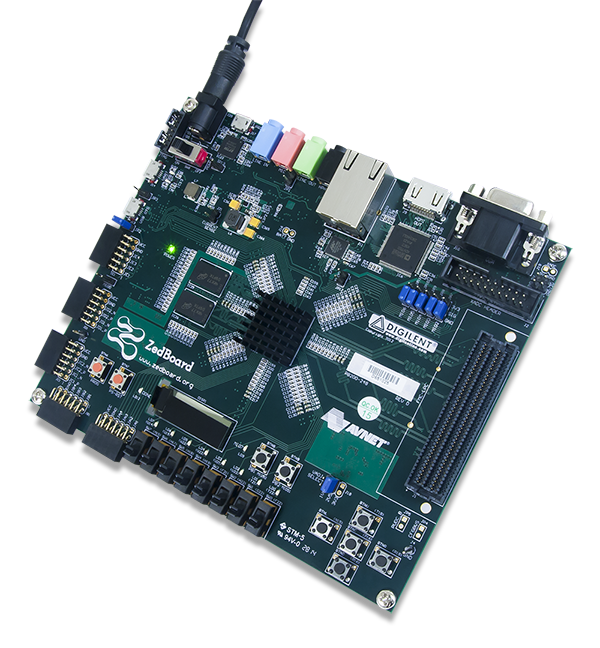

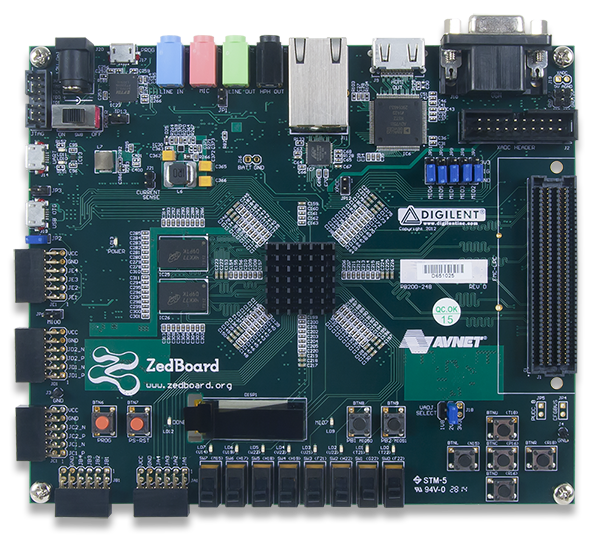

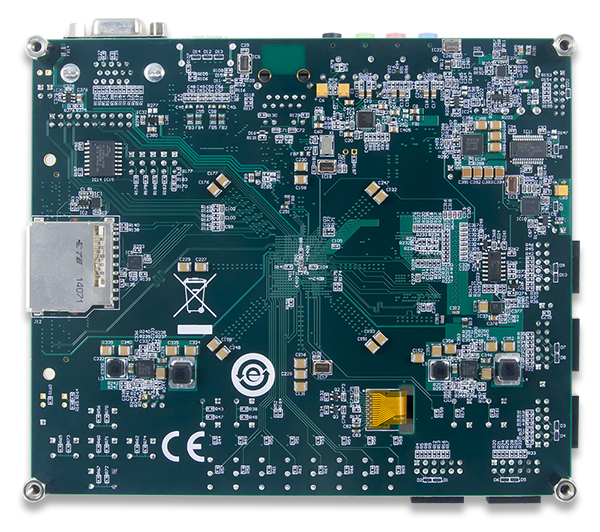

zedboard.
Zynq-7000开发板
特征
- 使用DigIlent SMT1等效电路的USB-JTAG编程
主要规格
FPGA零件＃
XC7Z020-CLG484
振荡器
33.333MHz（PS），100MHz（PL）
以太网
10/100 / 1G
连接和板载I / O.
PMOD连接器
5 2×6
HDMI.
HDMI输出
VGA.
12位VGA
展示
128×32.oled.
声音的
Line-In，Line-Out，耳机，MIC
USB
USB OTG 2.0.
SD.
4GB SD卡
FMC.
一个LPC FMC.
ams.
一个AMS标题
开关
8个DIP /幻灯片开关
按按钮
7.
重置按钮
2
用户LED
9.
完成LED.
1
电气
力量
开/关
12V 5A AC / DC调节器
12V 5A AC / DC调节器
逻辑级别
3.3V.
身体的
宽度
6.3在
长度
6.3在
Zedboard是Xilinx Zynq-7000所有可编程SOC（AP SOC）的低成本开发板。该板包含创建Linux®，Android®，Windows®或其他所需的一切OS./ RTOS的设计。此外，多个扩展连接器公开了处理系统和可编程逻辑I / O以便于用户访问。
利用Zynq-7000 AP SOCS紧密耦合ARM®处理系统和7系可编程逻辑，以创建与Zedboard的独特和强大的设计。目标应用包括视频处理，电机控制，软件加速，Linux / Android / RTO开发，嵌入式臂处理和Zynq-7000 AP SoC原型设计。
文件
教程
-
-
通过安装Vivado和Vitis，开发环境散步，用于创建针对Digilent FPGA开发板的硬件和软件应用程序。
-
-
-
通过Vivado和Vitis散步，以在硬件和软件中创建设计，该软件使用处理器来控制按钮和LED。
-
-
-
使用Vivado散步创建一个简单的设计，闪烁一个单一的设计引领。
-
-
-
Digilent PMOD IP可用于控制来自销售软件的连接的PMOD。
-
应该注意的是，并非所有PMOD都支持，PMOD IPS仅在Vivado 2019.1和旧版本中支持。
-
示例项目
社区项目
项目
额外资源
-
开箱即用的演示压缩
-
此zip文件包含OUT（OOB）SD卡图像和源。提供了关于如何获取和构建Linux内核以及硬件项目和引导文件的文档。
-
-
zedboard_linux_design.zedboard_linux_design.zip.
-
zedboard_linux_design_14_2.zedboard_linux_design_14_2.zip.
-
Petalinux文件关联
-
Petalinux工具提供了一种快速解决方案，可以在Zedboard上运行Linux。Xilinx从他们网站的下载部分提供针对Zedboard的BSP。
-
-
可以通过额外的技术文件找到Avnet的Zedboard页面
