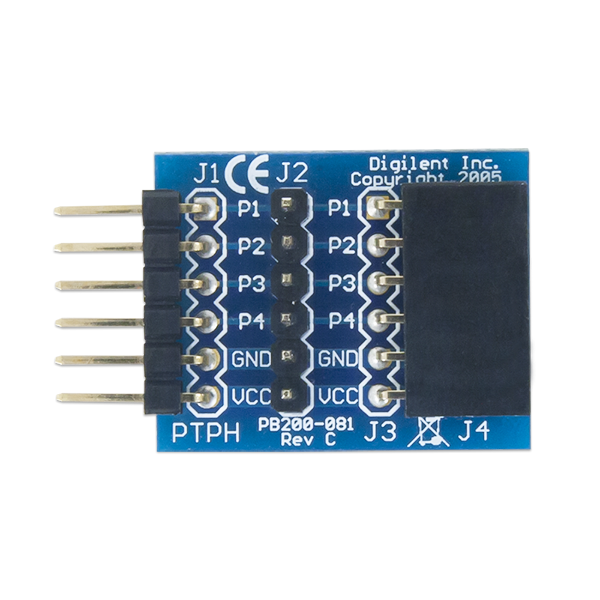

Pmod TPH energy

买 参考手册 技术支持
Pmod TPH energy
6针测试点头
特性
  • 6个外部测试点头
  • 易于访问和测试通过的信号
  • 6-pin Pmod端口GPIO接口
电
公共汽车
GPIO
规范版本
1.2.0
逻辑电平
3.3 v

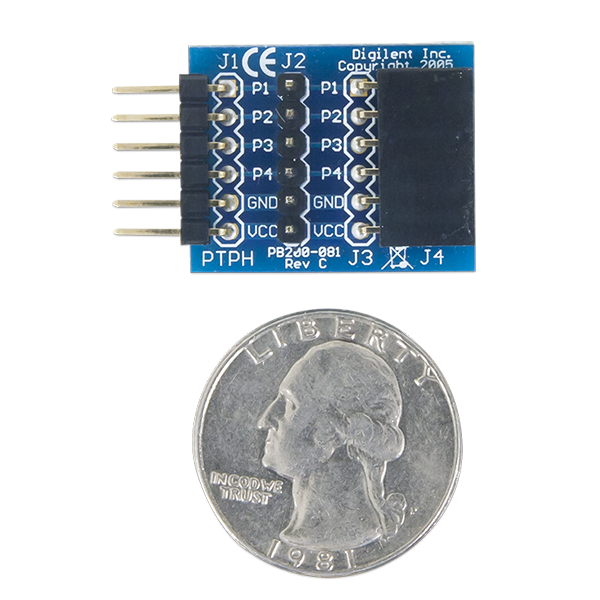

物理
宽度
1英寸(2.54厘米)
长度
0.80英寸(2.03厘米)
设计资源
坏的部分
文档
参考手册
PmodTPH参考手册
示意图
j - 1引出线
销1
P1
销2
P2
销3
P3
销4
P4
销5
接地
销6
VCC

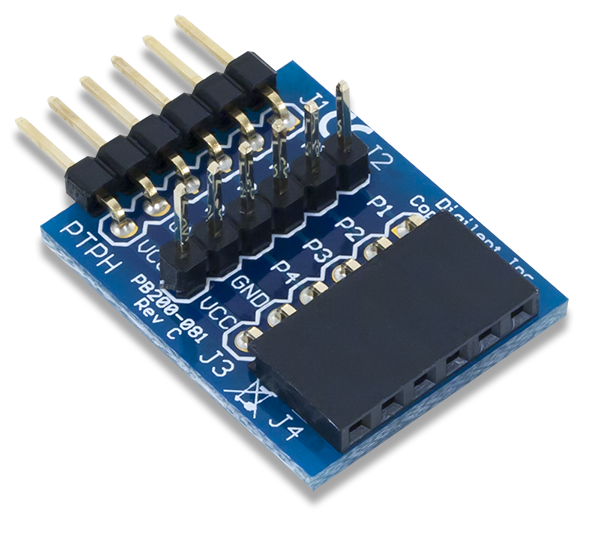

Digilent PmodTPH(修订版C)提供6个外部引脚头，以便用户可以轻松测试通过每个引脚的信号。



教程

示例项目

微处理器
可编程逻辑

额外的资源

  • 规范版本1.2.0:PDF
，，，，，
