电子探险家
一体化USB示波器，万用表和工作站
示波器
渠道
4.
采样率
40MS / S.
带宽
100.MHz.
输入电压
+ -20v.
任意波形发生器
渠道
2
采样率
40MS / S.
带宽
20.MHz.
逻辑分析仪/图案发电机
渠道
32
触发频道
4.
带宽
100.MHz.
电压表
渠道
4.
固定电源
渠道
1
输出电压
3.3 / 5 v
输出电流
2A
可变电源
渠道
2
正输出电压
0到9V.
负输出电压
0到-9v.
输出电流
1.5 A.
软件
波形
波形
设计资源
原理图
rev. f. Rev. H.

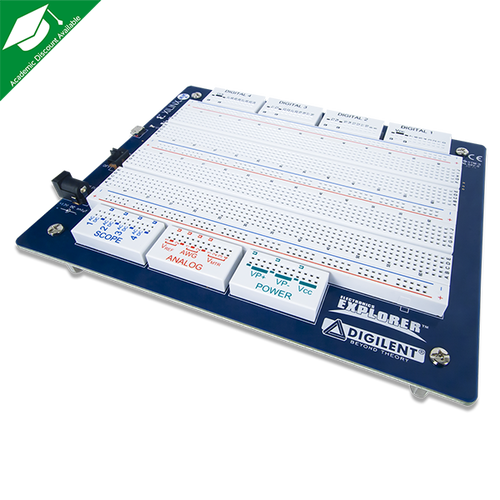

电子探险器是用于设计和测试模拟和数字电路的一体化包装。它围绕着大型无底焊接板构建，允许快速简单的原型设计。EE板的操作很容易与Digilent的管理波形软件。



教程

第三方软件支持

学术材料

  • 使用EE板课程的示例- 由Victor Nelson博士为Auburn大学的电气系统设计实验室和嵌入式系统设计实验室课程创建
